Technische Anlage

Musikanlage

Um den Saal zu beschallen kommen folgende Geräte zum Einsatz:

Im mo.xx vorhanden

Boxen: direkt links und rechts neben der Bühne stehen die Hauptboxen. Etwa auf halbem Weg zwischen Bühne und Rückwand des Saal ist links und rechts je eine kleinere sog. Delay-Box angebracht.

Kontroll-Board: Alle Boxen hängen (via Stagebox <- siehe unten) am Kontroll-Board (links im "Leitstand" an der Saal-Rückwand). Mit dem Kippschalter an der Rückwand wird das Kontroll-Board eingeschaltet. (Das Passwort sollte "moxxadmin" lauten). Nach dem Einschalten sollten bereits die notwendigen Settings voreingestellt sein. Von dem Kontroll-Board werden folgende Regler verwendet: Im ersten Kanal, links, weiter oben, befindet sich der Gain-Drehregler (1). Unten, links, im ersten Kanal der Fader-Schieberegler (2). Rechts unten sind zwei Schieberegler (3), einer für die Boxen links und einer für die Boxen rechts.

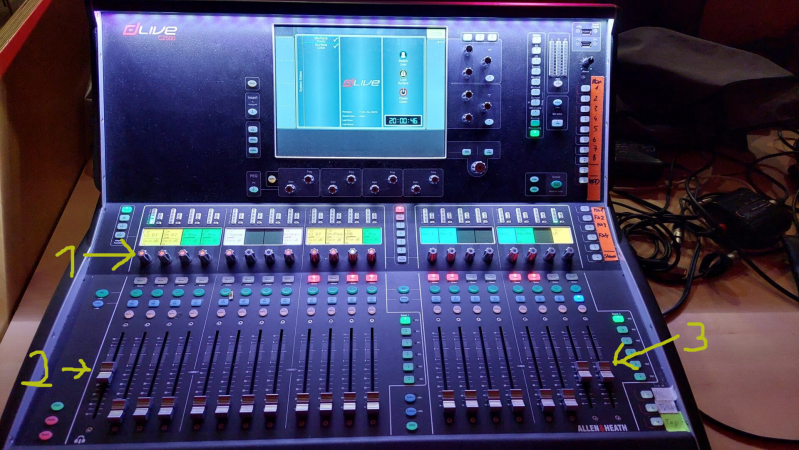

Der Gain (1) sollte so eingestellt sein, dass bei Musik die grünen und teilweise die gelben Signalleuchten (Foto links/oben) aufleuchten. Die oberste, rote Kontrollleuchte sollte nicht aufleuchten. Über den Fader (2) kann dann die Lautstärke eingestellt werden. Mit Schiebereglern rechts unten (3) kann die Balance zwischen linken und rechten Lautsprechern eingestellt werden.

Zu klären ist, wie dieser Gain-Drehregler mit dem Mischpult auf der Bühne (siehe weiter unten) zusammenspielt. Ev. könnte es sein, dass zunächst der Gain auf dem Kontroll-Board richtig eingestellt ist (kein rotes Licht), aber durch eine höhere Einstellung von Gain und/oder Fader am Mischpult (auf der Bühne) beeinflusst und insgesamt übersteuert wird.

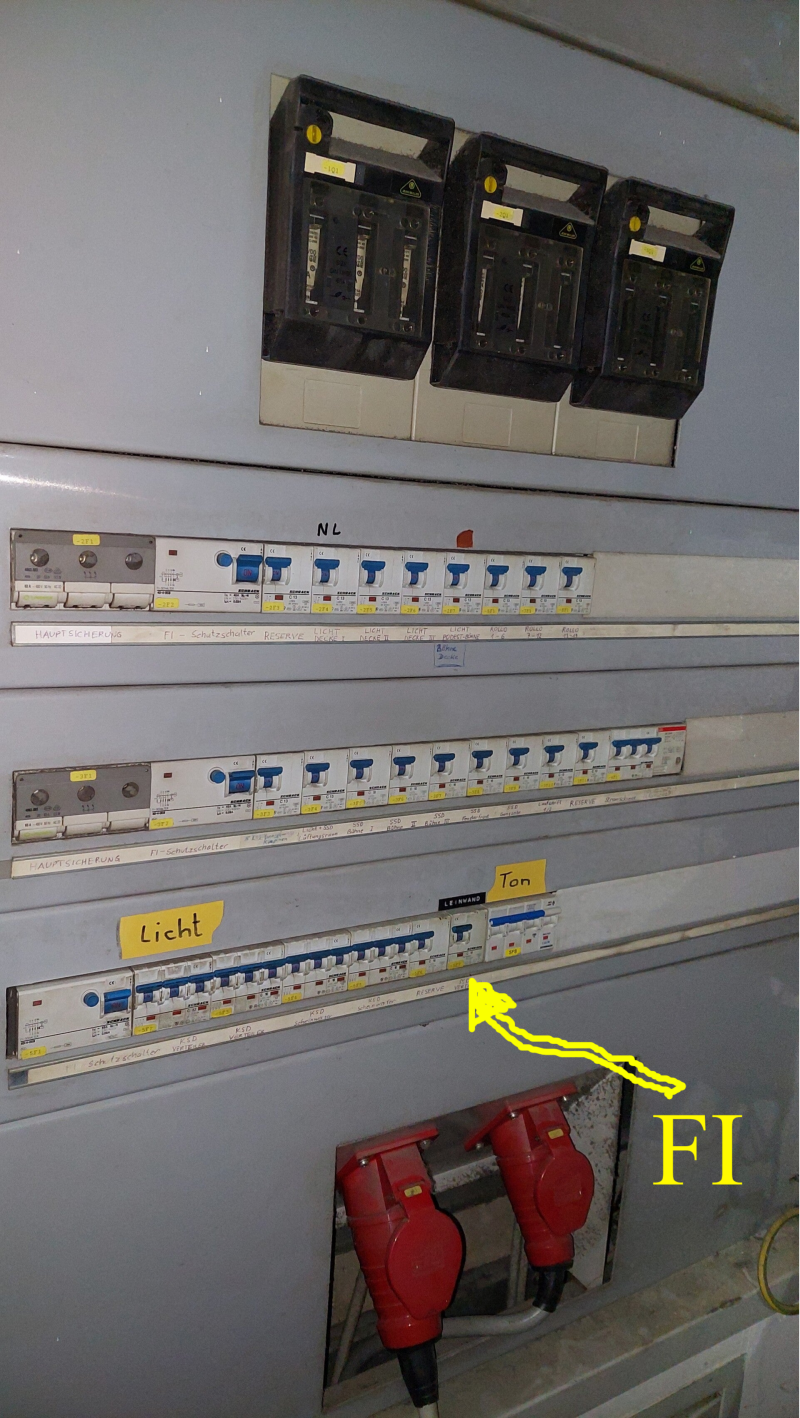

Im Bereich rechts von der Bühne befindet sich ein Sicherungskasten. Hier könnte der FI (Foto rechts/oben) ausgeschaltet sein. Dann ist er einzuschalten bevor es auf der Bühne weitergeht.

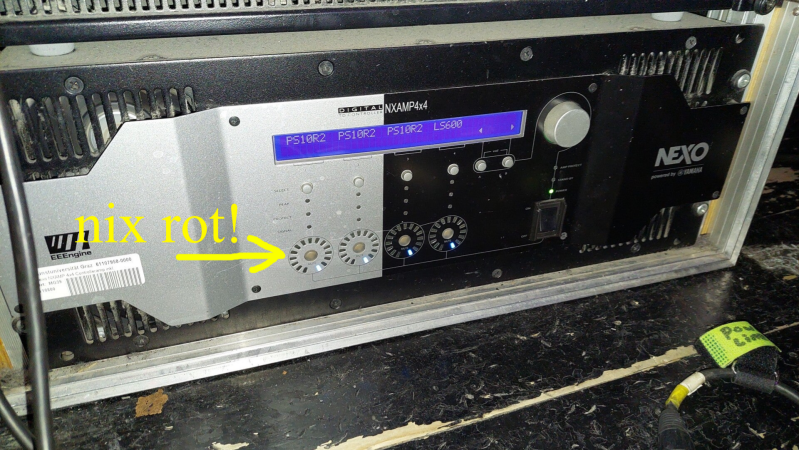

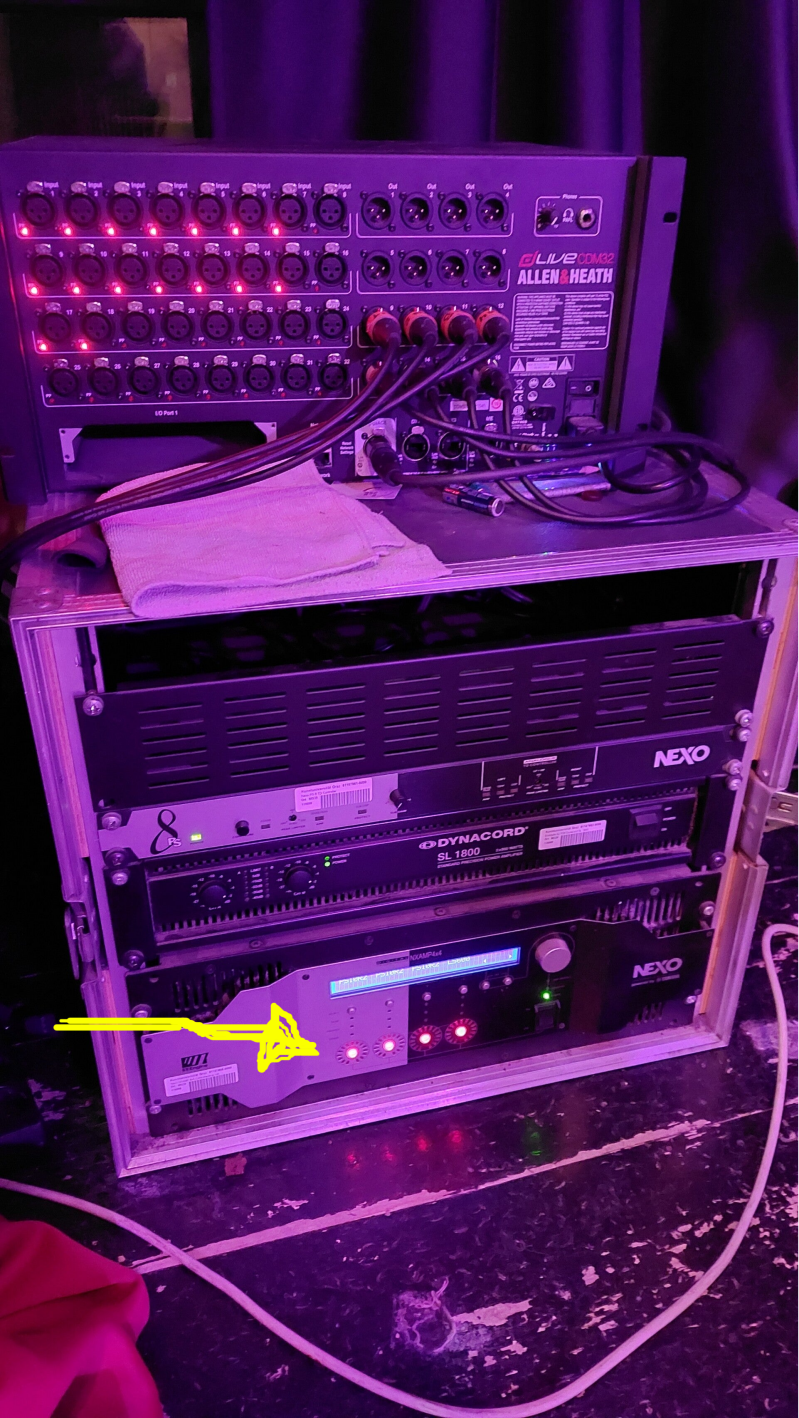

Auf der Bühne links steht ein weiterer Bestandteil. Nennen wir ihn Stagebox. Von hier gehen die Kabel zu den Boxen. Damit etwas auf den Boxen zu hören ist, dürfen die 4 Lampen in Bodennähe nicht rot leuchten.

Die beiden Kabel vom Mischpult (auf der Bühne zwischen den Plattenspielern) werden in die Buxen Input1 (linker Kanal) und Input2 (rechter Kanal) gesteckt.

Mischpult von Werner

Mischpult: Steht auf Bühne zwischen den Plattenspielern. Wird mit zwei Kabeln für linken und rechten Kanal mit Input1 und Input2 an die Stagebox angeschlossen.

Weitere Geräte im Einflussbereich von Werner: 2x Plattenspieler, mehrere CD-Player

Bühnengeräte ab 28.12.2024

Obere Reihe: außen die Eingange von den Plattenspielern , rechts außen die Erdungen der Plattenspieler

Mittlere Reihe: mittig die Eingänge der CD-Player, ganz rechts außen der Eingang vom Mikrofon

Untere Reihe : mittig dicke Stecker gehen zur Stagebox links auf der Bühne (siehe oben)

Fotos von Mischpult und CD-Playern nach erfolgreicher Einstellung:

Lichtanlage

Links: Lichtmischpult im Leitstand (Saalrückseite)

Foto von Lichtmischpult Bühne nicht vorhanden.
